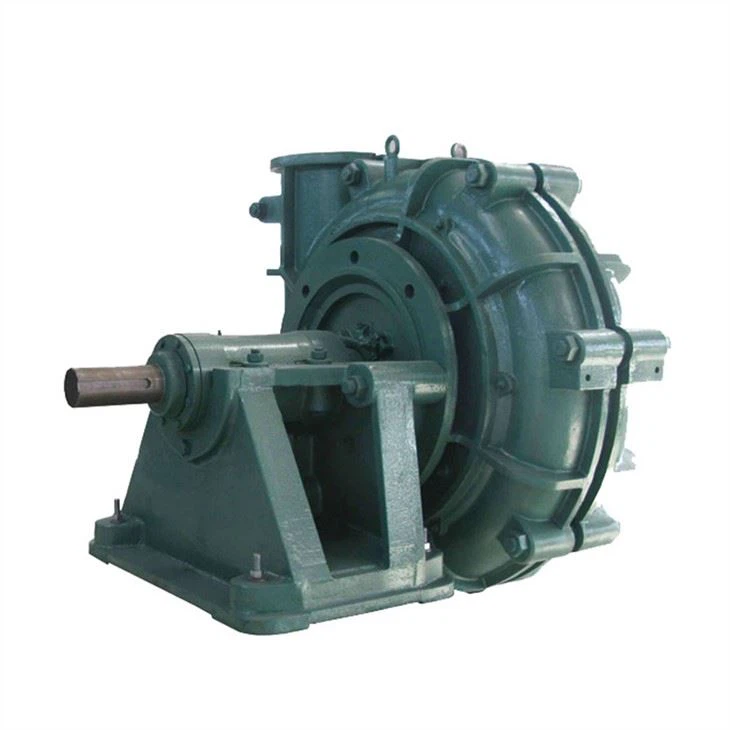

Bomba de purins pesats

Introducció

Bomba de purins pesats ZJ aplicada en líquids abrasius. S'utilitza per transportar líquids amb partícules sòlides, com mineral, calç, carbó, sorra, quars, etc. O fang d'alta concentració.

ZJ cos de bomba de purins pesats

El cos de la bomba adopta la carcassa de la bomba de doble capa (estructura metàl·lica interior i exterior de doble capa). L'estructura de la closca de la closca de doble bomba és de tipus obert vertical. La presa d'aigua es pot instal·lar a 8 posicions diferents a intervals de 45º. Per tal d'evitar eficaçment fuites de segell d'eix, s'adopta la combinació de segell de potència, segell d'embalatge o segell mecànic. El segell de buit del laberint s'estableix entre l'impulsor i la placa de guàrdia posterior, el que redueix considerablement la fuita de purins a la caixa de farcit i assegura efectivament la fiabilitat del segell. L'impulsor està equipat amb pales posteriors per descarregar el purí de reflux a temps, per tal de millorar la relació de volum, reduir el reflux i l'erosió, i millorar la vida útil de les peces de desbordament. Per tal de facilitar el manteniment i el desmuntatge, s'estableix un anell de desmuntatge per evitar el tall de l'eix a causa del no desmuntatge.

Suport de bomba de purins pesat ZJ

L'estructura del claudàtor és de tipus de divisió horitzontal. Per tal de perllongar la vida útil del rodament, s'optimitza el disseny hidràulic i el disseny estructural. La força radial i la força axial es distribueixen raonablement, i la forma de rodament, el model, el mode de refrigeració i lubricació es seleccionen correctament, per tal de satisfer els requisits de baixa calefacció i alta vida útil del rodament.

ZJ segell d'eix de bomba de purins pesats

El dispositiu de segellat de l'eix té un paper de segellat entre el cos de la bomba i l'eix de la bomba. Pot evitar que l'aire envaeixi la bomba i una gran quantitat d'aigua es filtri fora de la bomba. La forma de segellat de la bomba centrífuga de purins sol adoptar l'impulsor auxiliar i el segell d'embalatge. L'impulsor auxiliar i segell d'embalatge és un segell hidrodinàmic. El capçal de pressió generat per l'impulsor auxiliar resisteix la fuita externa de líquid a la sortida de l'impulsor. Al mateix temps, la placa de coberta de l'impulsor s'utilitza per establir la fulla posterior i l'anell de segellat d'aigua i l'embalatge per evitar que l'aire entri, i la fulla posterior i l'anell de segellat d'aigua s'utilitzen per reduir la pressió a l'embalatge, es pot evitar que les impureses entrin al segell.

ZJ material de bomba de purins pesats

FeCr30, Cr26, Cr20, Cr12, A49, A532, Acer de doble fase 2205, Revestiment de cautxú

Tipus de segellat

Segell d'embalatge o segell mecànic o impulsor auxiliar

Lubricació

Lubricació de bany d'oli o lubricació de greixos

Mode de connexió de bomba de purins pesat ZJ

Unitat de cinturó V, unitat d'acoblament elàstica, unitat reductora d'engranatges, unitat d'acoblament hidràulica, unitat de freqüència variable, etc.

Estructura
